固定軸式86mm直線絲桿步進電機
-
1、絲桿前后往復運動；
2、最大推力2400N；
3、機身長度、絲桿長度、導程可根據要求定制。
- 咨詢熱線：15817488109
-
-
規(guī)格參數
-
產品特性
-

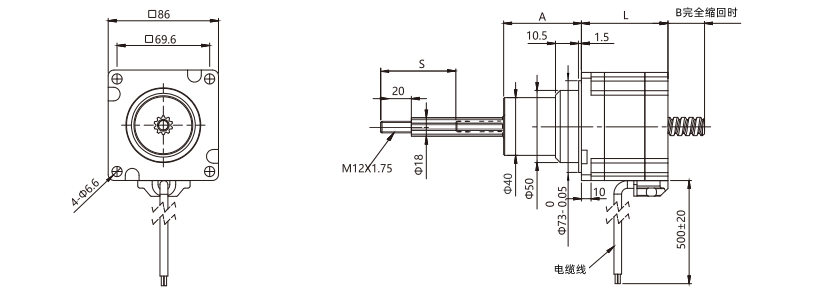

外形尺寸
-

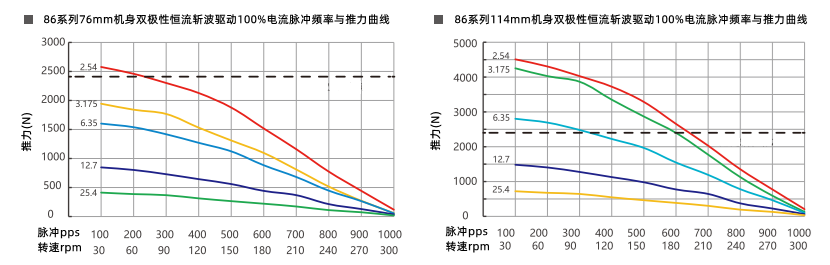

矩頻曲線
-
資料下載
-
聯系我們
命名規(guī)則：
34C7660M1-X-□□□
|
規(guī)格 |
說明 |
|
34 |
電機外徑：86mm |
|
C |
電機類型：固定軸式 |
|
76 |
機身長度：76mm |
|
60 |
額定電流：6.0A |
|
M1 |
絲桿代碼 |
|
X |
配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式） |
|
□ |
絲桿長度：□mm |
|
□□□ |
絲桿端部加工定制表：G光軸、A一字槽、M內螺紋 |
電機參數：
|
產品型號 |
電壓 |
額定 電流 |
保持 力矩 |
機身長 |
推薦 驅動器 |
|
34C7660M1-X-□□□ |
3V |
6A |
4N.m |
76mm |
脈沖型:S-266D/ASA872R
|
|
34C11460M1-X-□□□ |
4.8V |
6A |
8N.m |
114mm |
漢德保電機可根據客戶要求定制：繞線參數、出線方式。
漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）
絲桿參數：
|
產品型號 |
絲桿直徑(mm) |
導程（mm） |
步長（mm） |
斷電自鎖力（N） |
|
M1 |
15.875 |
2.54 |
0.0127 |
2000 |
|
M2 |
3.175 |
0.015875 |
1500 |
|
|
M4 |
6.35 |
0.03175 |
200 |
|
|
M5 |
12.7 |
0.0635 |
50 |
|
|
M6 |
25.4 |
0.127 |
20 |
請注意：其他絲桿直徑、導程可根據客戶要求定制。
行程參數：
|
行程S(mm) |
尺寸A(mm) |
尺寸B(mm) |
|
|
L-45 |
L-55 |
||
|
12.7 |
29.7 |
0 |
0 |
|
19.1 |
36.1 |
2.1 |
0 |
|
25.4 |
42.4 |
8.4 |
0 |
|
31.8 |
48.8 |
14.8 |
0 |
|
38.1 |
55.1 |
21.1 |
0 |
|
50.8 |
67.8 |
33.8 |
0 |
|
63.5 |
80.5 |
46.5 |
8.5 |
